了解绘图规则检查V1.0
在电气设计过程中我们可能会忘记设备端子的接线，点位冲突，空的端子排等一系列的问题，现状的解决方法是人工进行检查不同的错误类型。基于这些错误类型SOLIDWORKS Electrical给出了解决方案，可以通过绘图规则检查来识别，有了这一功能就让我们在设计过程中，很快的去找到我们的设计错误，减少人工检查的时间，提高我们绘图的效率。
绘图规则功能检查介绍
1.未连接点的错误：检查原理图当中有没有没有接线的端子。
2.电位冲突：单个或者多个点位链接后会出现点位冲突情况。
3.最大接线数量：检查原理图当中电线的最大接线数量
4.重复的父符号：这当两个父符号关联到设备时会发生这样的错误，关联到子符号后可以识别特定的错误。
5.不含父符号的子符号：当子符号没有关联父符号时，必须删除，替换或者关联到父符号的某个回路。
6.空端子排：检查设备有没有空的端子排
7.重复的设备连接点：通常端子的设备是唯一的，检查端子有没有重复的接线。

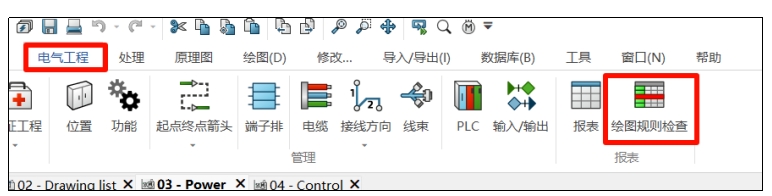

让我们看一下绘图功能检查为我们提供了哪些帮助？
在绘图规则检查页面左侧为软件都能检查出原理图中的哪些错误，右侧为具体在哪一页哪个设备发生这样的错误，下面举了2个示例。
示例1：

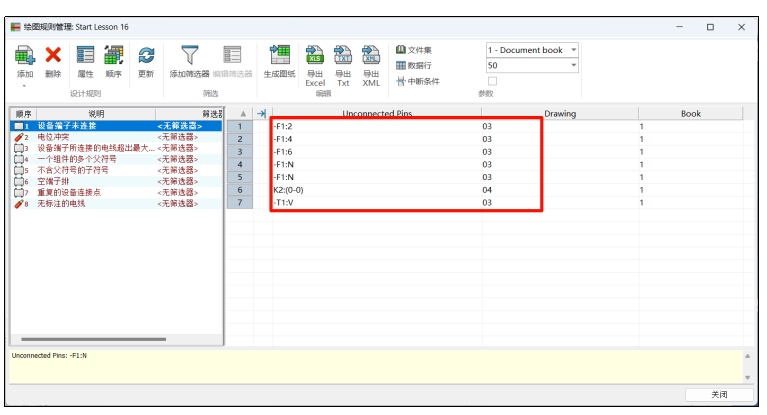

在此项目工程中我们可以看到设备段子为连接点的错误，有两个错误分一个是03页面的-F1和-T1,另一个错误显示在页面04的K2。

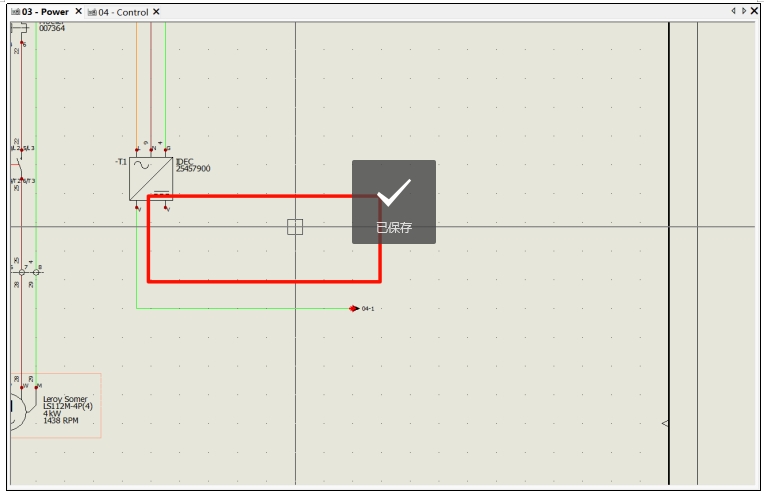

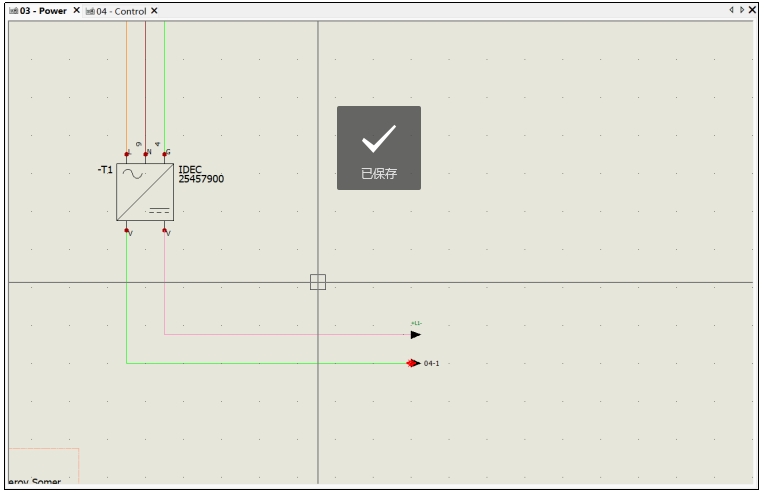

可以看到设备没有进行连接我们对它进行修改
示例2：

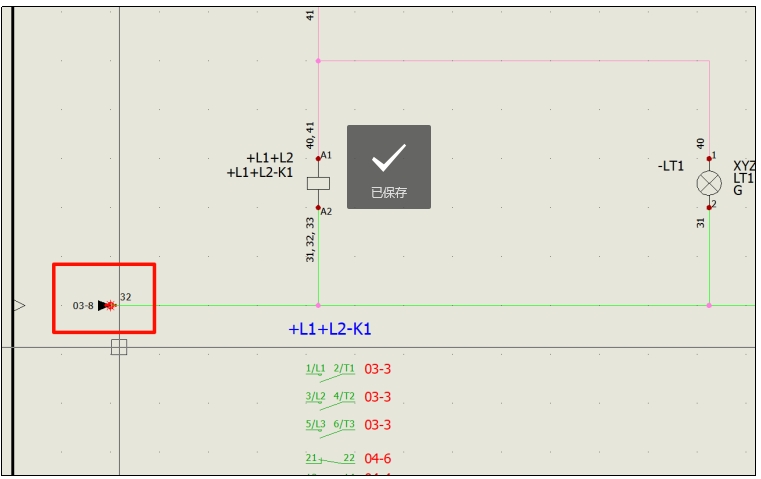

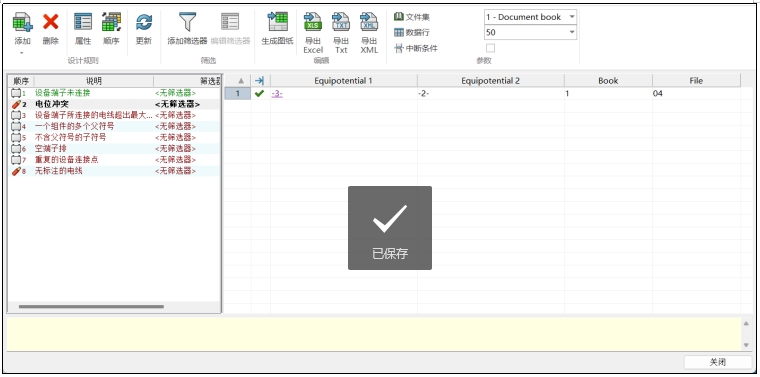

在这里我们可以看到这是两个点位-3-和-2-形成的冲突，对于等电位，需要有相同的编号。我们打开04图纸右键解决电位冲突。

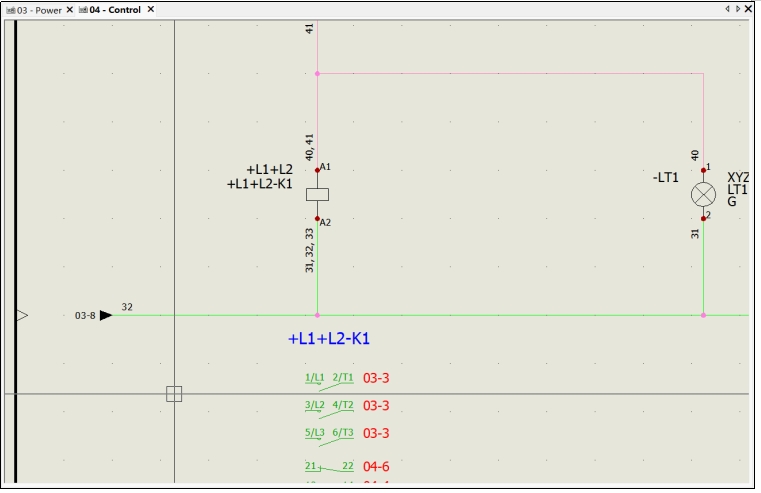

解决后
总结
通过绘图规则检查可以快速检查不同的错误类型，减少绘图的错误，提高我们的绘图效率，减少人工检查的时间。
