SOLIDWORKS破损模型修复
SOLIDWORKS作为一款优秀的CAD设计软件，不仅支持AutoDesk、SolidEdge、Rhino以及NX等众多主流CAD格式的直接导入，而且对于那些相对较少使用的CAD程序产生的文件，也能通过STEP、IGES以及Parasolid等业界通用的中间格式进行有效转化。由于每种软件在生成三维模型时采用的编程语言各异，因此在将这些非本地CAD文件引入SOLIDWORKS的过程中，难免会遇到模型损坏的问题。本文将在接下来的内容中介绍解决此类问题的方法。

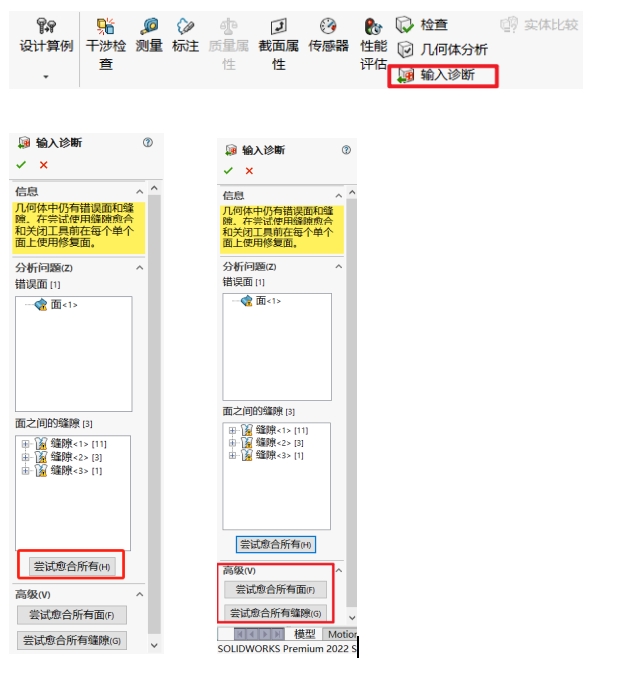

为了更好地处理导入的几何体，首先尝试使用“输入诊断”功能。当SOLIDWORKS启动并打开非本地CAD文件时，导入诊断将会自动寻找并定位模型中的潜在问题区域，并有可能修复在转换为SOLIDWORKS几何体过程中所发现的任何错误面或者间隙。
接下来就是使用SOLIDWORKS的曲面工具进行剩余的修复工作。
在修复过程中，我们可以使用SOLIDWORKS的曲面工具来修复模型的几何形状。例如，我们可以使用曲面工具来修复模型的破面，或者使用曲面工具来修复模型的孔洞。此外，我们还可以使用曲面工具来修复模型的倒角，或者使用曲面工具来修复模型的凸台。
以下是修复模型常用特征工具

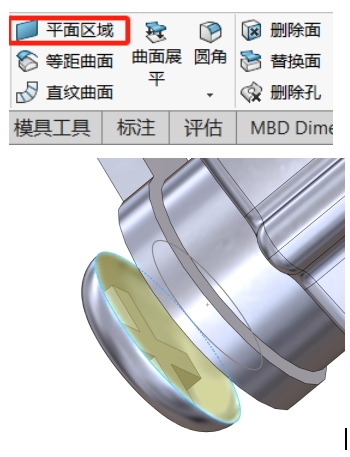

对于破损位置，若切面平整，可以使用平面区域进行填充

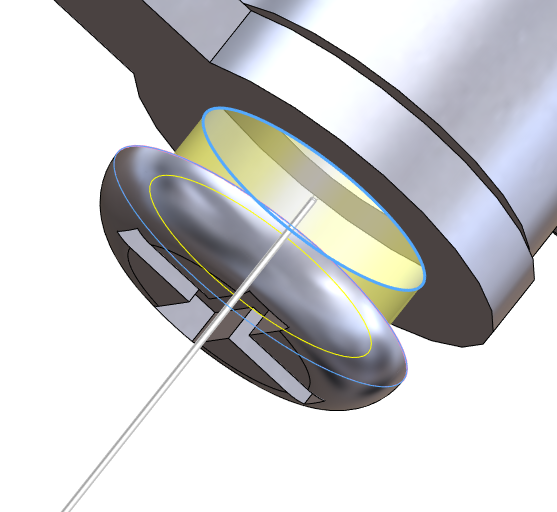

使用拉伸曲面生成缺少部分

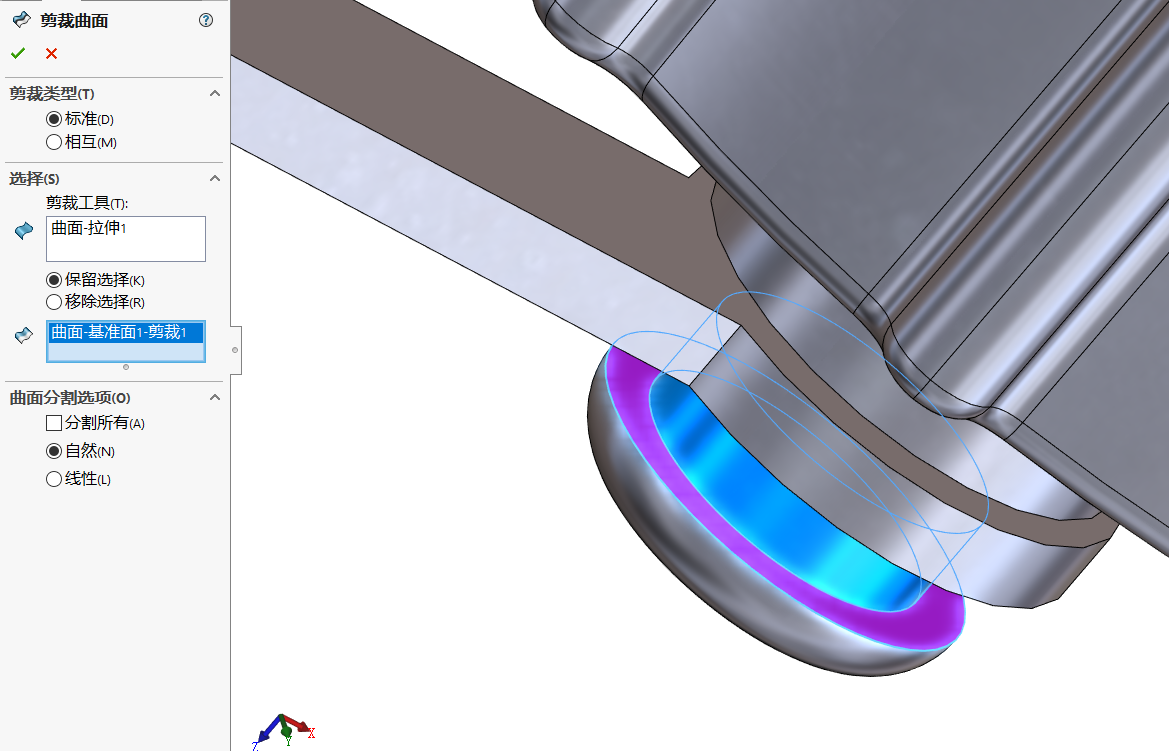

使用剪裁曲面，剪裁内部多余曲面
将剩余曲面使用缝合曲面进行合并

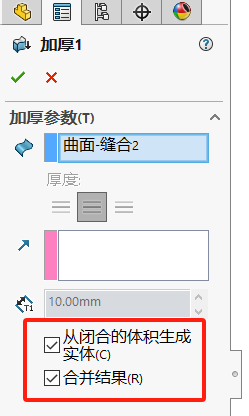

此时模型已经被合并为一个完整的曲面实体，现在，使用加厚，将内部区域转化为实体。

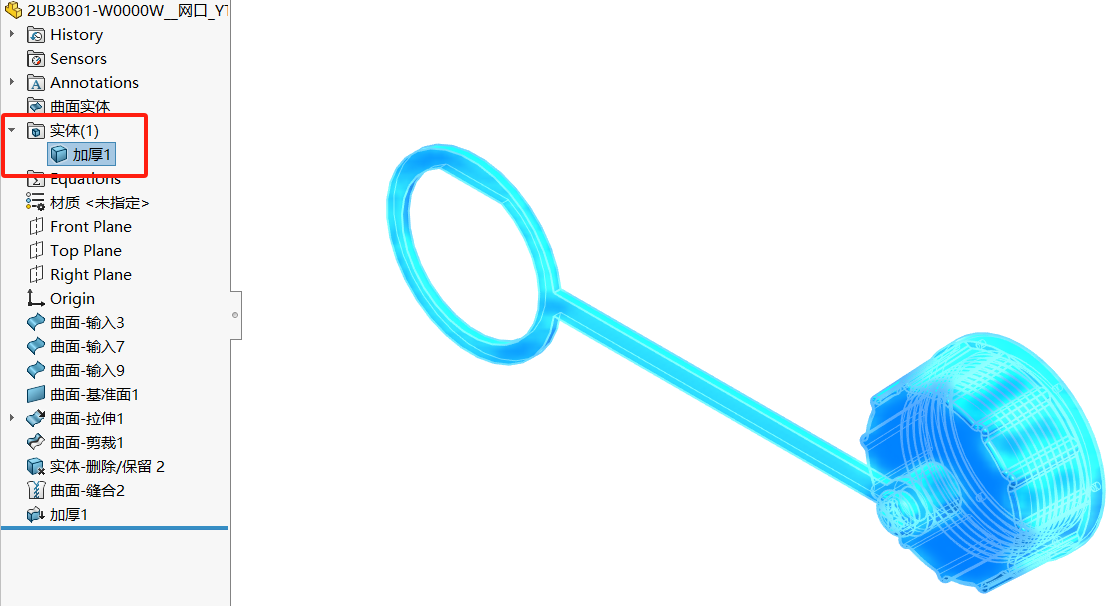

最终得到一个完整的实体模型，修复完毕。
