运动分析是一种帮助我们模拟和分析机构在装配体中的运动的工具。在运动分析中，我们可以包括各种元素的影响，例如力、弹簧、阻尼器和摩擦力等。它还可以继承来自 SOLIDWORKS 的约束，作为夹具和配合条件。

运动算例有两种类型的研究：基于时间和基于事件的研究。

基于时间：按时间轴和关键帧描述对运动元素中时间变化的响应。基于事件：基于事件的运动可以自动生成元素更改的时间序列，由触发事件产生的一组运动动作定义。

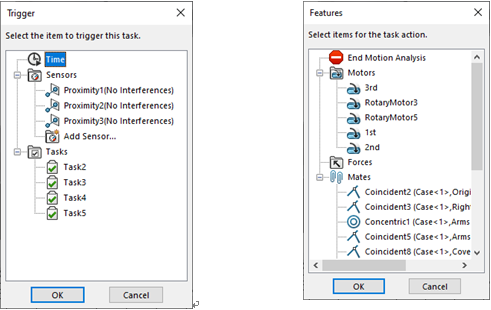

一个触发动作事件，你可以把它想象成拨动电灯开关。拨动开关是触发器。灯泡亮起就是动作。在基于事件的运动中，您可以设置不同类型的触发器和动作组合。以下是类别列表：



触发器：时间、传感器和任务

动作：电机、力和配合

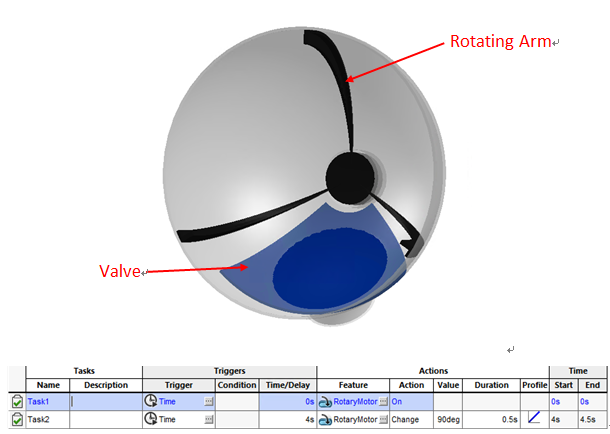

在我的示例中，我设置了 2 种触发器。前 2 个任务使用时间作为触发器。旋转臂和阀门将开始移动，分别在 0 秒和 4 秒处移动。

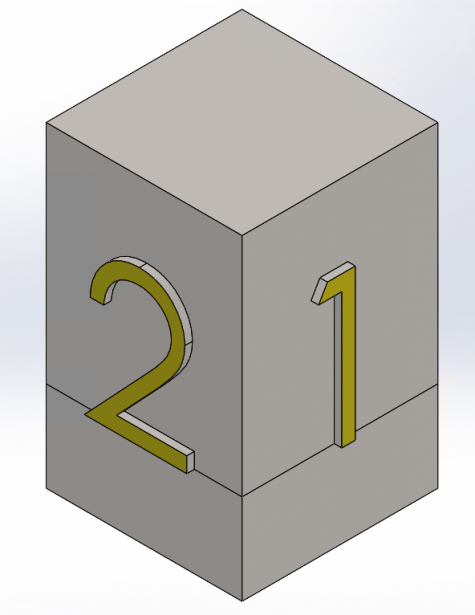

由此产生的操作是旋转带有 1，2，3 标签的模型，该标签隐藏在传感器下方的列中。

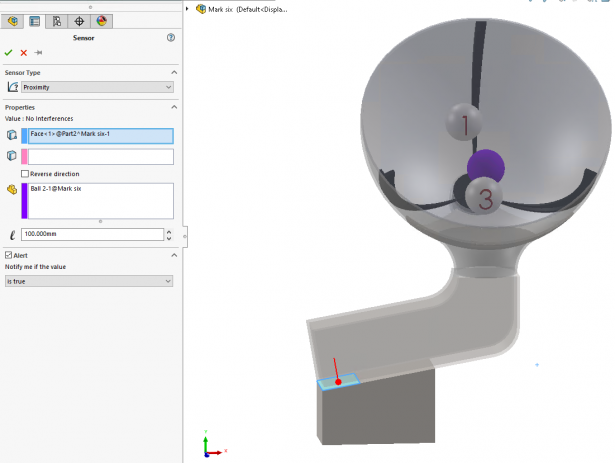

此外，我可以添加 3 个不同的传感器，以控制标记模型的旋转度，显示位于传感器上方的球的编号。

在运动计算过程中，当传感器触发任务时，任务将自动输入开始和结束时间。

最后，基于事件的运动模拟提供顺序序列的结果为 2 > 1 > 3。





作者：Benjamin Cheung
