SOLIDWORKS Simulation_L型支架应力分析_Bruce MEI
网格划分的思想

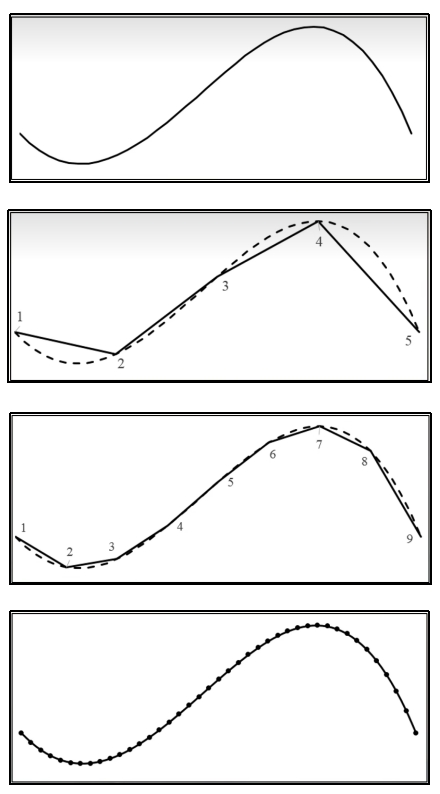

从图中可知，通过逐步的细化，线条的误差越来越小，精度越来越高。
在现实问题中，网格很少是完全均匀的。仅仅因为局部应力集中，而在一个大模型中均匀地减少网格大小是非常不明智的。在网格均匀的区域或应力变化平缓的区域创建大量单元，将会导致计算量的增加，而最终结果可能没有太大区别。
可采用的不同的策略来控制网格，例如在应力快速变化的区域使用小网格，而在应力变化小的区域使用大网格。
分析实例：L型支架

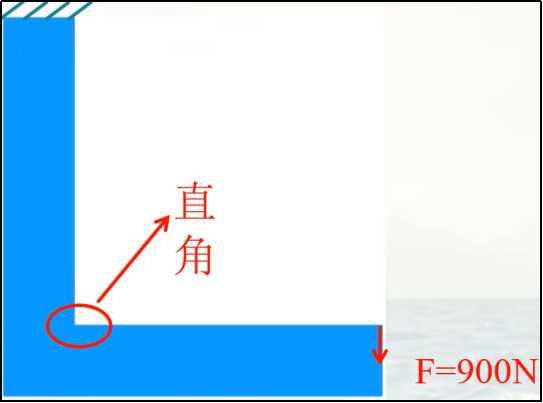

问题描述：L型支架上端面固定，同时在下端面施加900N弯曲载荷，分别使用10mm、3mm、1mm的网格求解模型，对比应力结果。
材料：AISI 304
结构哪个位置最先发生断裂失效？

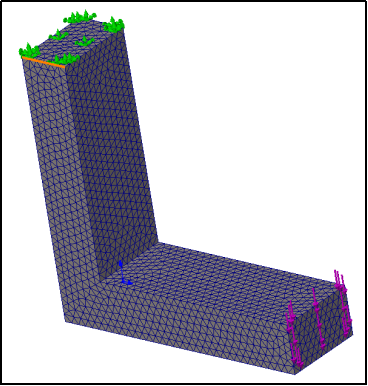

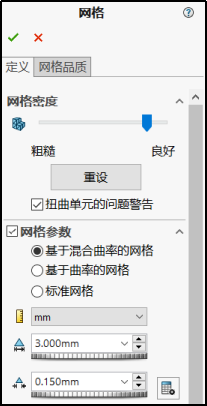

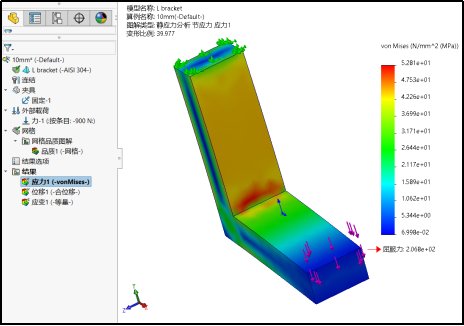

使用准备好的模型，按照前提条件添加算例生成10mm的网格，运行结果，目前的情况看来应力最大的区域为直角边向上的位置，趋势上与现实状态不吻合，我们接下来对其进行加密。将算例进行复制，生成新网格为3mm。

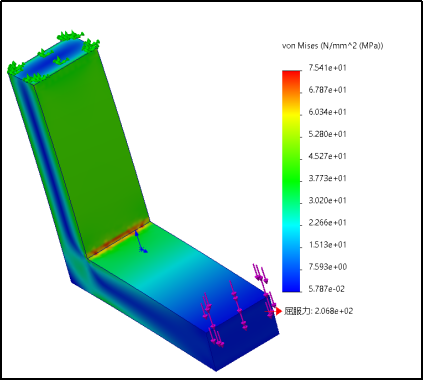

新网格生成的结果云分布的状态与之前不同，应力从50兆帕变为75兆帕。从情况上来看，结果随着网格加密的趋势比之前有大的提升。接下来我们将算例再次进行复制，划分生成1mm的网格。

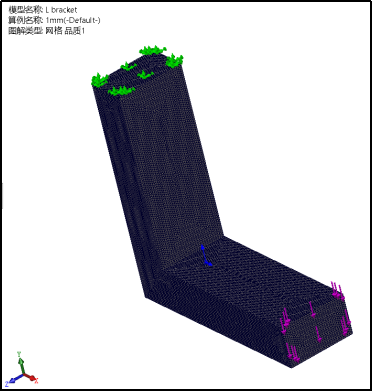

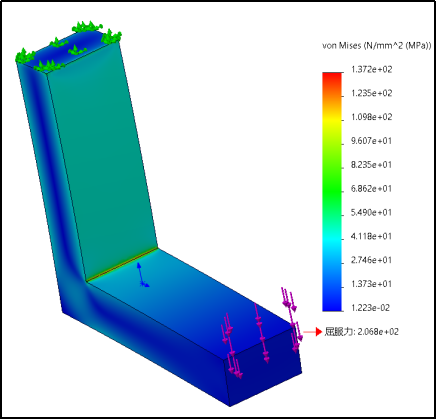

此时，我们可以看到当前网格划分已经非常密集，我们对其求解。1mm网格的应力大小为137兆帕。

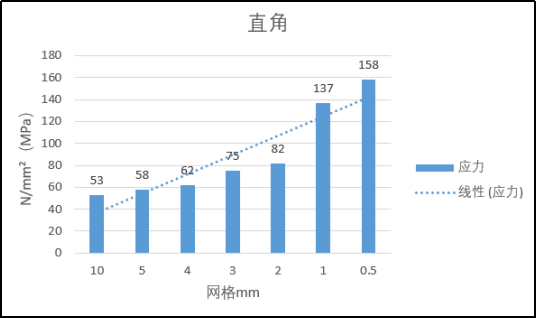

从以上结果得出 ：当前模型网格密度和应力值的关系
应力的奇异性
从图中我们观察可知，应力的变化并没有趋于平稳。根据应力公式：Σ=F/A，物体受力面积A越小，物体受到的应力Σ越大。而在本例中L型支架的连接处为一条直线的尖角，其面积为无穷小。根据弹性理论，在尖角处的应力是无穷大的。由于离散化误差，有限元模型并不会产生无穷大的应力结果，这一离散化误差掩盖了建模时的错误。
然而，应力结果是完全依赖于网格大小的，因此它们都是无意义的。如果目的是确定最大应力值，那么忽略圆角的存在，以致模型含有一个尖锐的拐角则是一个严重的错误。

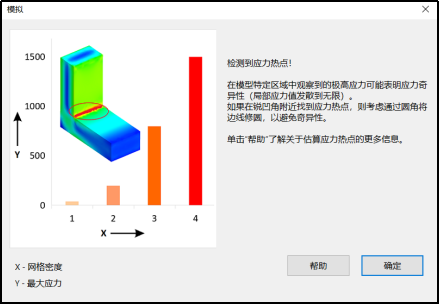

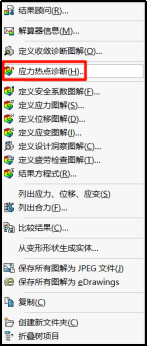

在SOLIDWORKS Simulation中，我们可以通过【应力热点诊断】去检测应力峰值点，一旦检测到应力峰值点，就可以通过应力奇异算法在感兴趣的位置进一步细化网格。
TIPS:应力结果的判定并不是简简单单看整个结构最大应力值！工程中的绝大数模型都无法这样去评价。
