世界杯期间，大家都十分关注足球，那么我们如何使用SOLIDWORKS绘制足球呢？其实这非常简单。

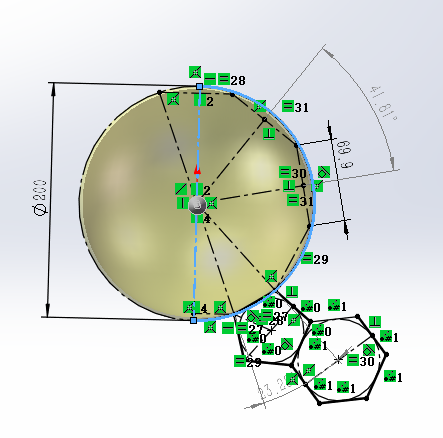

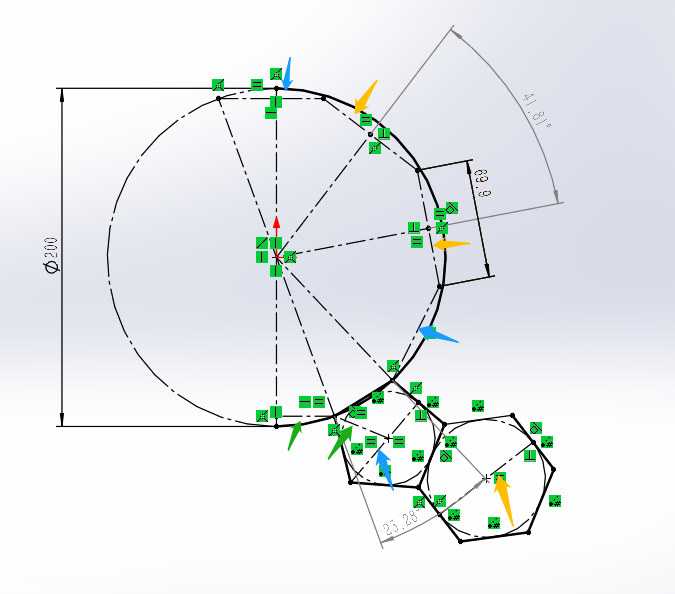

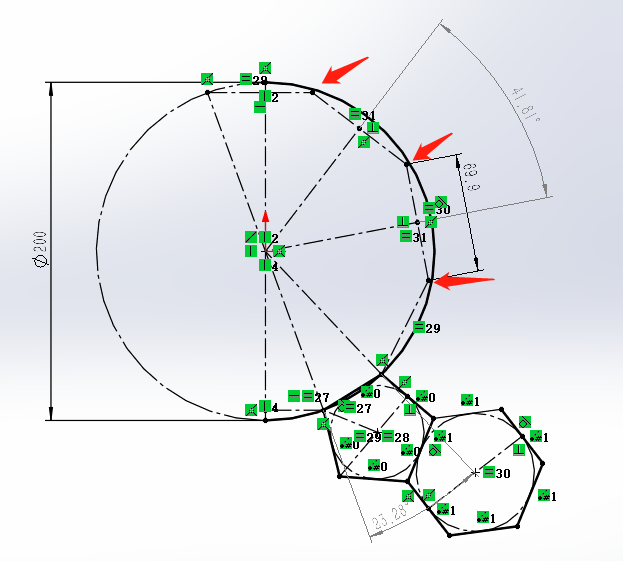

Step1、在前视基准面上画草图。注意红色箭头标注的三个点不与圆周重合，同种颜色的箭头所指的线长度相等，共3个相等尺寸：62.10（五边形的高度）；69.90（六边形的长度）；34.33（五边形圆心到顶点的长度）。最后将41.81和23.28 这两个从动尺寸标注出来，之后会用到。

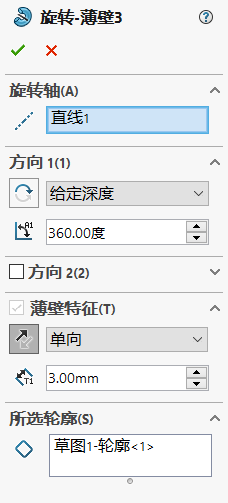

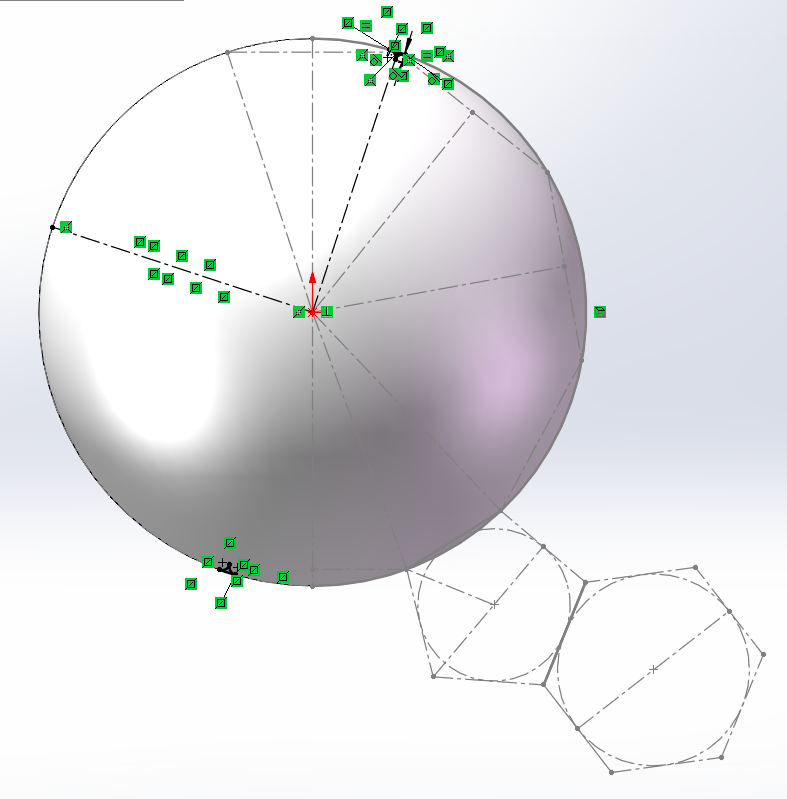

Step2、使用旋转，旋转轴为中心轴。勾选薄壁特征，厚度为3mm，生成在圆周的内测。

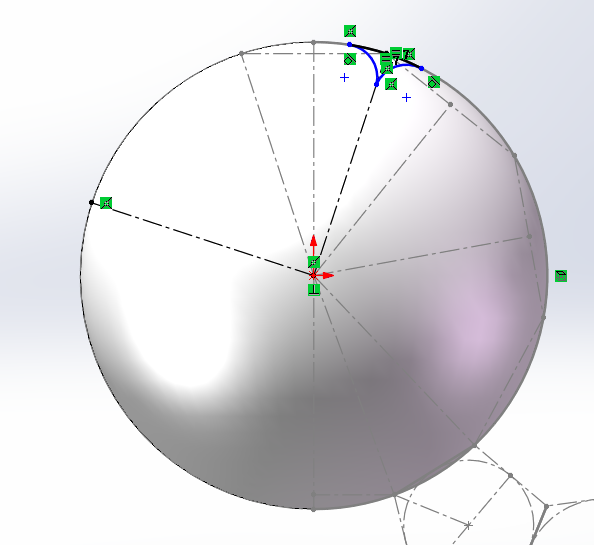

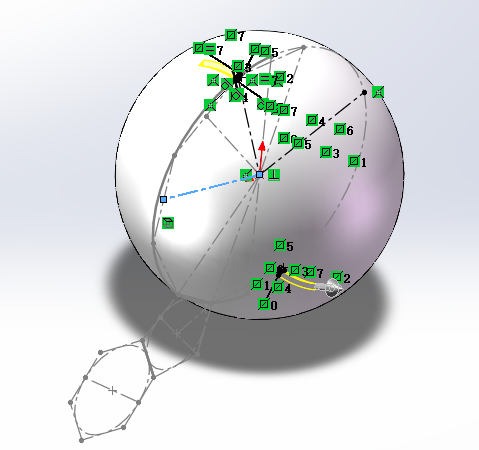

Step3、在前视基准面上绘制草图，画两根垂直构造线，并使用圆弧和转换实体引用画出如下草图。

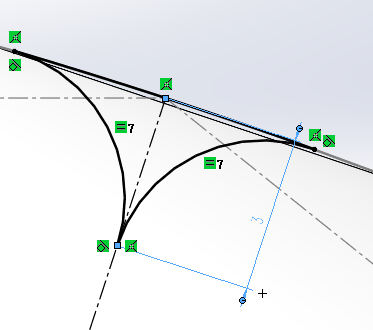

选取圆弧端进行尺寸标注的时候要按住：Shift 键







使用镜像工具，对称轴为左侧垂直的构造线，将刚刚绘制的草图进行镜像。

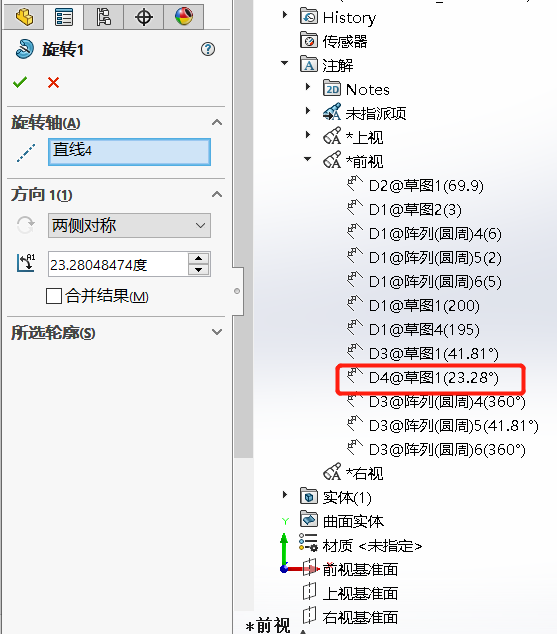

Step4、旋转，旋转轴为标蓝呃构造线，选择两侧对称，角度：不能手动输入，展开特征树，选择前视基准面的23.28这个尺寸。（不合并结果 ）

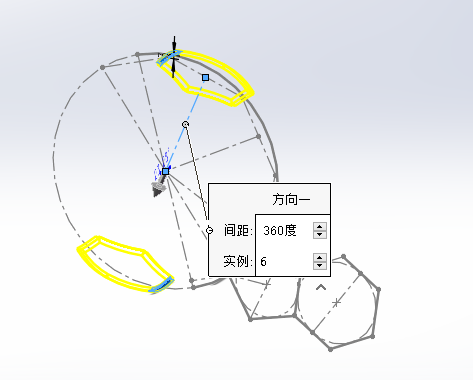

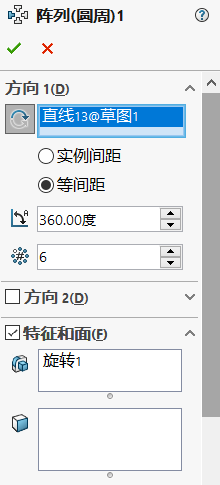

Step5、将薄壁特征隐藏后，选择圆周阵列，围绕标蓝中心线，实例数为6个

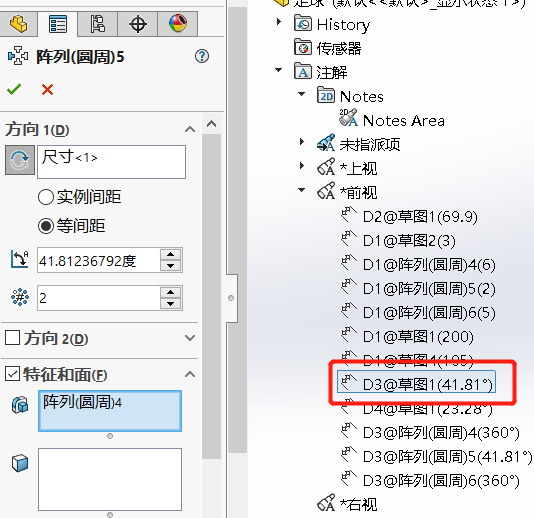

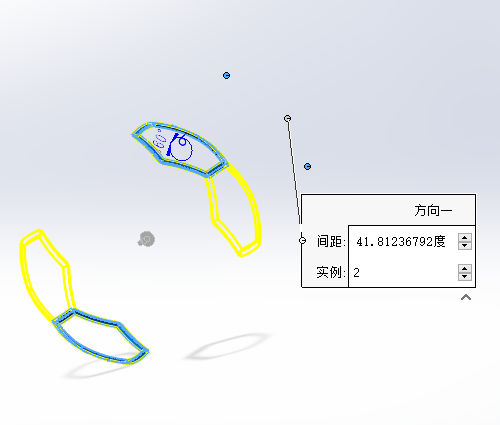

Step6、还是选择圆周阵列，围绕标蓝中心线，选择41.81这个尺寸，实例数为2。

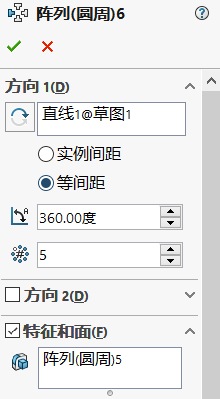

Step7、圆周阵列，围绕中间的直线，阵列：5个 ，角度360度 。（6）

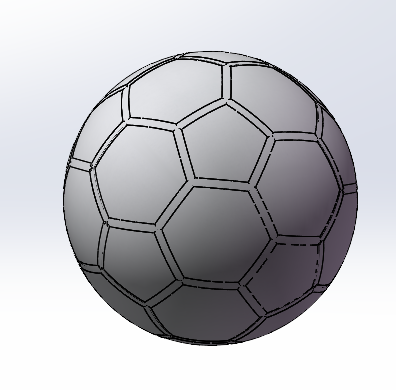

Step8、显示隐藏的薄壁特征

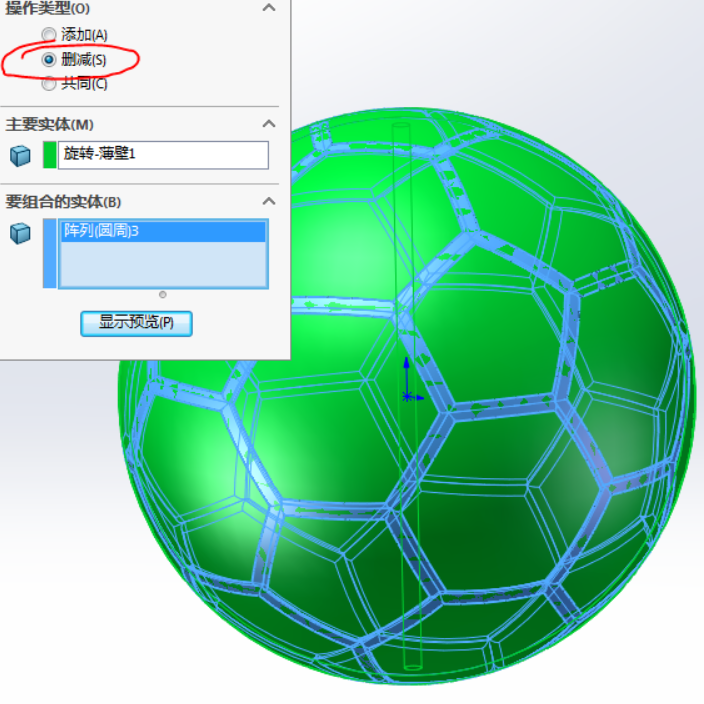

使用组合中的删减 ，主要实体为薄壁特征 ；要组合的实体为阵列的实体





要保留的实体：所有实体 。

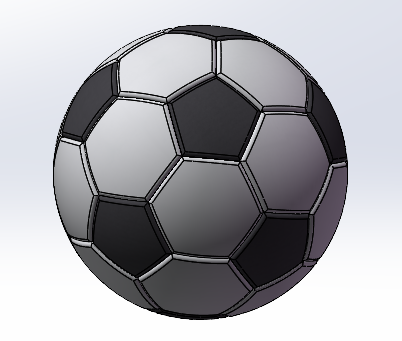

Step 9、最后添加外观，把灰色拖动五边形实体上，把白色拖动到六边形实体上。

大家学会了吗？欢迎在评论区留下您的世界杯冠军预测，或附上学习心得！有任何问题欢迎与我们取得联系！
