在草图绘制过程中，SolidWorks提供了一些辅助的工具，来帮助用户进行绘制草图，从而提高草图的准确性。本节主要介绍在绘制草图过程中的一些辅助操作，以提高绘制草图的效率和质量。通过本节，读者将学习快速捕捉、推理指针、推理线和网格线的使用方法。



草图绘制工具

 在使用SolidWorks进行零件建模的过程中，经常会遇到这样一些情况：如多个相同的草图按照一定的规律排列，草图和模型的边线是等距或者重合的，两个草图实体关于某一直线对称，等等，使用草图会的基本命令可以绘制完成，但SolidWorks提供了更为高效的工具来绘制这类草图，如复制、镜向、添加草图圆角、倒角等。通过使用这些命令，可以提高绘制草图的速度，使得设计更简洁，思路更清晰。

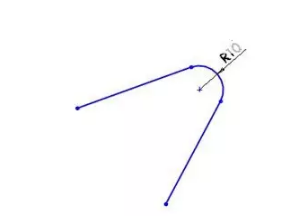

圆角命令

   “圆角”命令在两个草图实体的交叉处剪裁掉角部；对于非交叉实体，将以设定圆弧过渡，从而生成一个切线弧。

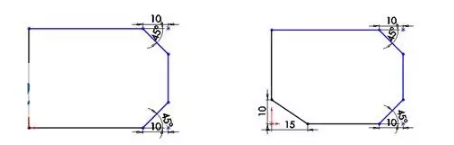

倒角命令

        “倒角”命令在两个草图实体的交叉处剪裁掉角部；对于非交叉实体，将以设定倒角过渡。“倒角”命令的使用方法同“圆角”命令相似。





等距实体

  “等距实体”命令按设定的距离等距一个或多个草图实体、所选模型边线等，以生成草图实体。例如，可以等距诸如样条曲线或圆弧、模型边线组、环等类型的草图实体。需要注意的是，不论等距现有草图实体还是等距模型上的元素，必须在“绘制草图”状态下进行。

1.等距草图实体

2.等距模型元素



镜像实体

  “镜向实体”命令用于复制现有的草图实体，复制生成的草图实体和源草图关于“镜向点”（直线或者直线段）对称。当生成镜向实体时，SolidWorks软件会在每一对相应的草图点（镜向直线的端点、圆弧的圆心等等）之间应用一“对称”几何关系。如果更改被镜向的实体，则其镜向草图实体也会随之更改。

1.镜向现有草图实体

2.应用实例

3.动态镜向实体
