技术文章

SOLIDWORKS 2020中的结构系统使生活变得更加轻松

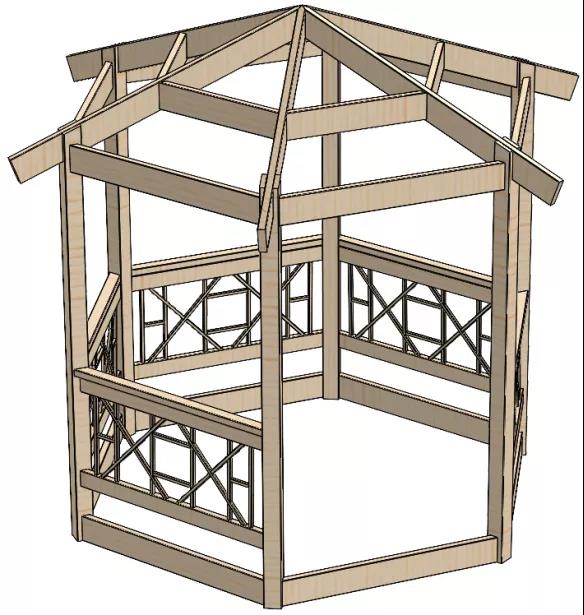

如果我告诉你我只用两个草图就建造了整个凉亭怎么办?

您可能会想,“我可以用一个超级复杂的3D草图来构建它,但是为什么要这么做呢?”

您认为这不会错,3D草图虽然功能强大,但也很令人困惑。掌握它们可能需要很长时间,在焊件世界中,您需要这样做。即使在创建相对简单的几何体的场景中,也可以使用3D草图或一堆带有2D草图的参考平面,然后由于组的限制,您通常必须创建一堆手动Trim /在事实之后扩展功能。

令人欣慰的是,SOLIDWORKS 2019中引入的结构系统功能使该方法学成为现实,并且自2020年以来增加了新的增强功能以来,它使我开始怀疑我是否会再次使用旧的焊件工具。

所以现在您可能想知道,“好吧,您使用了哪两个草图?他们有多复杂?”

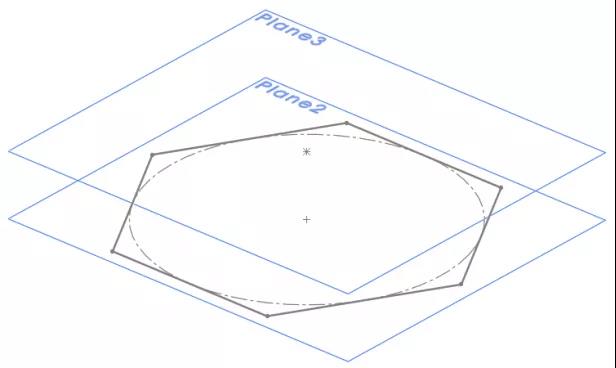

我的第一个草图是使用多边形草图绘制工具创建的简单六边形,第二个是单个点而已。

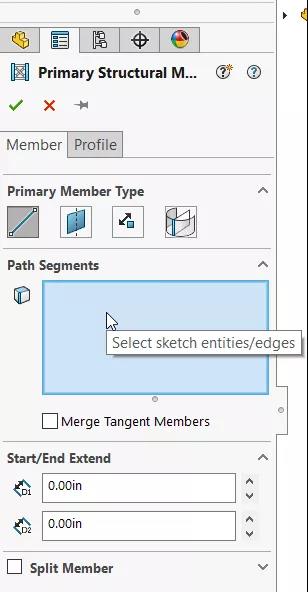

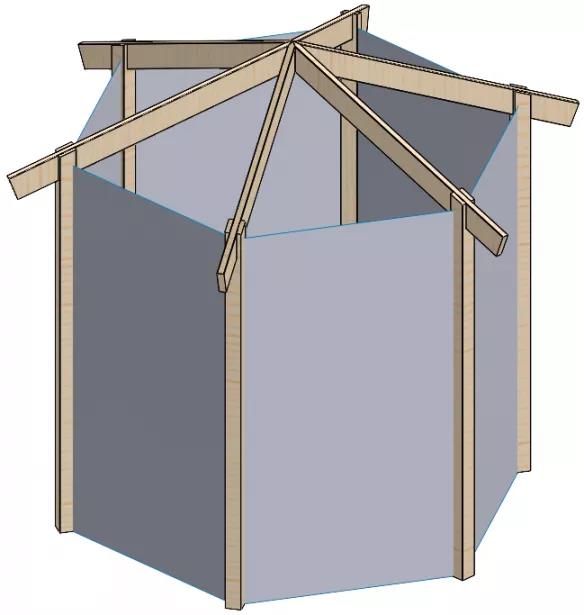

之所以能够做到这一点,是因为借助“结构系统”,我可以选择整个几何形状来创建光束的路径,包括但不限于直线,边线,平面,点和相交面。

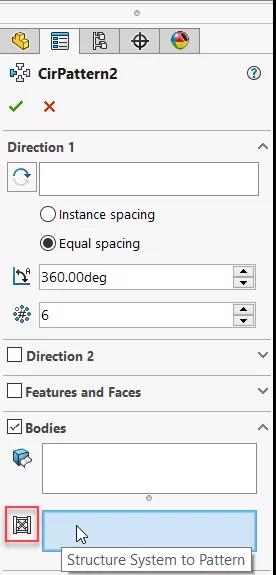

现在齿轮转正确了吗?如果您不必为每个光束创建线条,那么您就会开始考虑在短时间内创建框架的所有方法。老实说,它正在解放。但是,等等,还有更多!2020年新增功能,您只需单击一下即可构图整个结构系统。不再需要选择每个单独的身体并用手指交叉,希望您不会错过任何一个。当前可用于线性,圆形和镜像模式。

使这个功能真正强大的是,您现在可以在模式化的结构系统功能之间添加辅助成员。借助此增强功能,边角管理功能将为您完成所有修剪工作,因为SOLIDWORKS知道图案主体也是结构件,另外一个好处是,角落管理工具也已在2020年进行了更新,即使在三个或更多成员合并为一个关节的复杂情况下,它也非常直观。

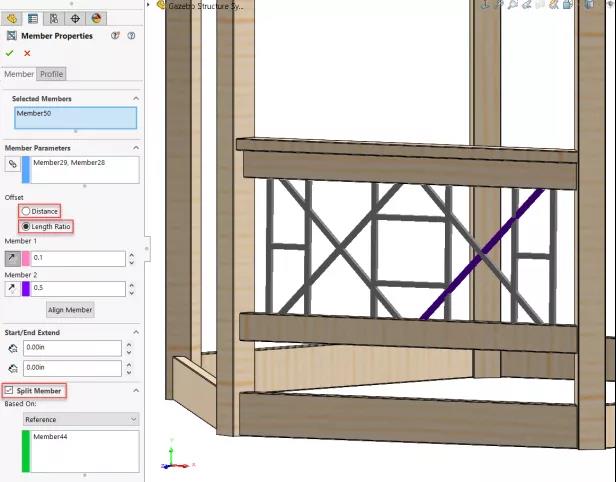

说到次要成员,那里也有改进。现在,您可以定义平面或面与两个主要成员相交的成员,甚至可以仅定义到两个主要成员两端的距离或长度比。另外,现在您可以直接在物业经理中拆分这些成员。这就是使我能够进行这种复杂的栏杆设计而无需创建任何草图几何图形的原因。

由于这是一个真实的用例,并且我没有任何弯管机,因此无法在凉亭上向您展示我对此功能最喜欢的新增强功能。还记得我之前告诉你的所有可以做的东西吗?包括但不仅限于?您猜对了...样条!

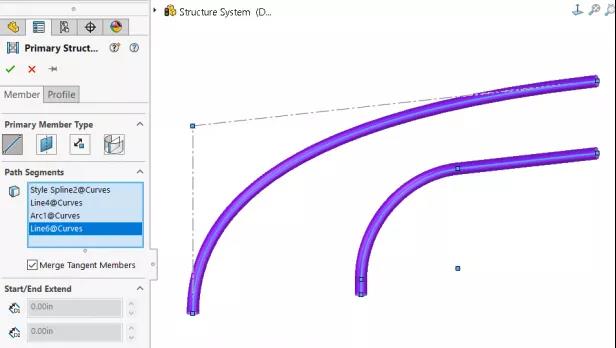

最终,我们可以使用样条线来创建可以修剪和覆盖的梁,就像线性梁一样,将其放置在切割清单中。它甚至不限于草绘的样条线。由边缘或相交的面和平面创建的非线性几何也将起作用。另外,作为一个附加好处,在直管的中部弯曲部分的情况下,我们还可以将由多个草图实体创建的单独的梁合并为一个主体。
